Инерционный очиститель сжатого воздуха модель ВЦ55

Россия

ВЦ55 - очиститель сжатого воздуха (влагоотделитель) от конденсата влаги, масла и механических частиц. Рекомендуемое место установки – непосредственно перед потребителем. Такая установка позволяет полностью выделить из сжатого воздуха водомасляный конденсат без дальнейшего его образования.

Параметры     ВЦ-55
- Расход сжатого воздуха Н.У.м3/мин.     5,5
- Давление сжатого воздуха, МПа     не более 1
- Потери давления, МПа     не более 0.02
- Эффективность очистки     не менее 99%
- Габариты, ДхШхВ, мм     160х330х470
- Вес, кг     7
- Расходные материалы     отсутствуют
- Расход сжатого воздуха Н.У.м3/мин.     5,5

- Давление сжатого воздуха, МПа     не более 1
- Потери давления, МПа     не более 0.02
- Эффективность очистки     не менее 99%
- Габариты, ДхШхВ, мм     160х330х470
- Вес, кг     7
- Расходные материалы     отсутствуют

Расходные материалы  -  отсутствуют.

Назначение
Инерционный очиститель сжатого воздуха предназначен для очистки сжатого воздуха от конденсата влаги, масла и механических частиц, с целью защиты работающего пневмооборудования.
Комплект поставки
- Очиститель сжатого воздуха –1шт
- Муфта 1 1/4" – 2шт.
- Контргайка 11/4" – 2шт
- Вентиль слива конденсата 3/4" –1шт

Инструкция

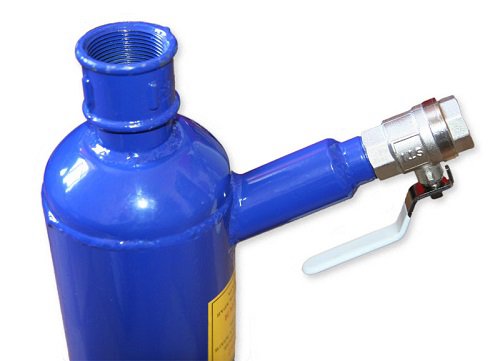

Очиститель рекомендуется устанавливать на участке пневмотрассы в том месте, где сжатый воздух достаточно охлаждён, и далее по трассе до потребителя не охлаждается. Оптимальное место установки – непосредственно перед потребителем. Такая установка позволяет полностью выделить из сжатого воздуха водомасляный конденсат без дальнейшего его образования.
Рабочее положение - вертикальное.

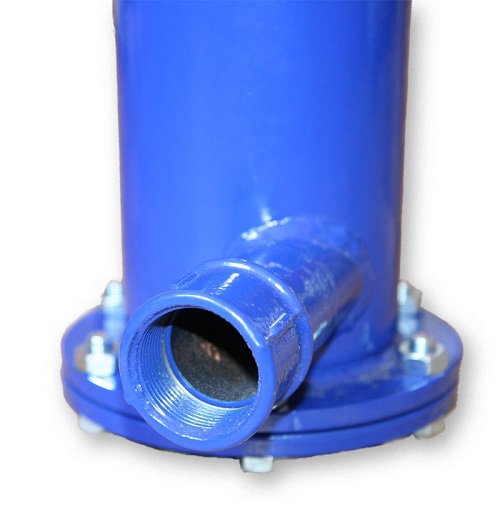

Подсоединение к пневмосети – резьбовое 11/4" .При подсоединении к входу очистителя трубой меньшего диаметра необходимо использовать переходник с углом раскрытия не более 12 градусов.
Перед установкой продуть очиститель чистым воздухом.
Слив конденсата происходит при приоткрытом вентиле слива конденсата.
При ухудшении работы очистителя - снять верхнюю крышку и удалить задержанные очистителем крупные частицы.

Рекомендованные схема монтажа очистителей ВЦ-серии в пневмотрубопроводах
